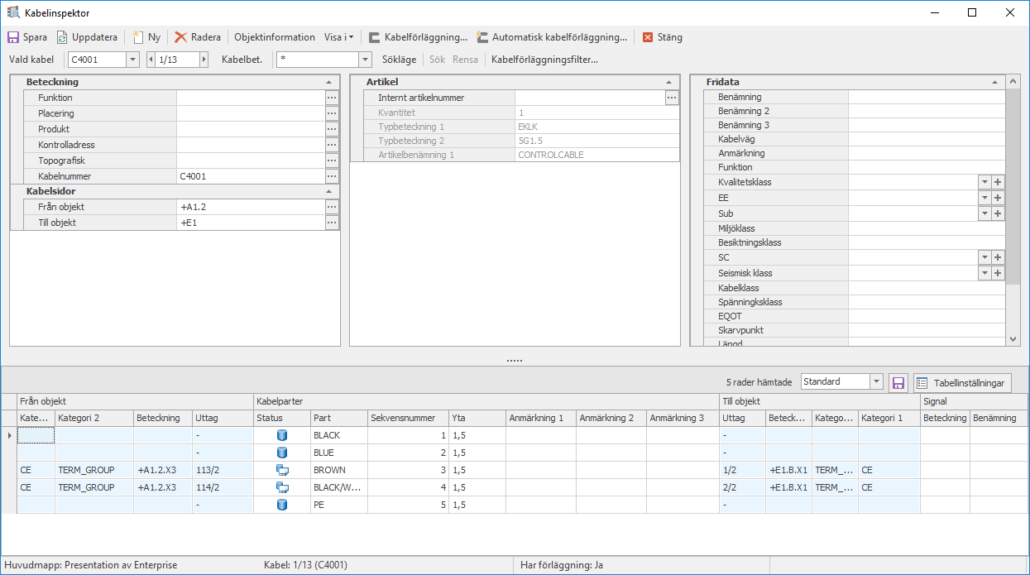

KABEL- OCH FÖRBINDNINGSHANTERING
Snabb framställning av skåpsförbindningar och externa kablar
Elkonstruktion med elMaster
Produkten för elkonstruktion har tagits fram för att stödja såväl konstruktörer inom anläggningskonstruktion som skåpsleverantörer och tekniska konsulter. Systemet kan användas tillsammans med CAD-applikationen för att framställa kretsschema, enlinjeschema, förbindningsschema men även skåpslayouter. Alla dessa CAD-applikationer jobbar mot konstruktionsdatabasen i vilken man skriver ut rapporter och arbetar med förbindningstabeller och apparater.
elMaster har nätverksstöd för symbolbibliotek och blanketter för att dela dessa i större projektgrupper. Här finns också stöd för generering av apparatlistor, förbindningstabeller, kabellistor, BOM-listor, I/O-listor, dokumentförteckningar och andra listor. Under ritarbetet kan symboler kopplas till redan befintliga objekt i databasen genom uppslagslistor. Alternativt kan nya databasobjekt skapas direkt inifrån ritmiljön.
KOPIERA STRUKTUR
Avancerade kopieringsfunktioner
INTUITIV ELSCHEMAPPLIKATION
Snabba, användarvänliga funktioner med minsta möjliga moment
Analysera elektrisk punkt för bättre översikt
Förbindningshanteringen i elMaster / Master concept har fått ett välkommet tillskott med funktionalitet kring en elpunkt och analys av dessa.
En elpunkt kan liknas med den elektriska signalen som kopplas vidare över plintar. Det kan vara korskopplingar eller överkopplingar.
Med nya funktionen kan ni nu följa den elektriska signalen från ex givaren till I/O-kortet då det finns många saker som kan påverka kvaliteten på elektriska signalen så kan man få en översikt snabbt och enkelt.
Spänningsmatning via komplexa korskopplingar eller kopplingspunkter följer man nu dessutom genom det intuitiva gränssnittet. Har du inte angett en signal skapas den i systemet automatiskt.
Konsekvensen blir att det blir ”plättlätt” att följa en signal på dess väg genom anläggningen för att på ett enklare och snabbare sätt detektera eventuella felkällor.
Onlinekoppling
I en elektrisk anläggning kan ett och samma objekt vara representerat på flera CAD-dokument. Dokumenten visar olika anläggningsaspekter. elMaster har en onlinekoppling till Master explorer. Tack vare detta kan du ändra på data på ett effektivt sätt. Du kan skapa strukturer och olika delar av en elektrisk installation i ett kretsschema eller direkt i databasen via blanketter. Informationen uppdateras mellan ritning och databas med hjälp av användargränssnittet från de två applikationerna.
SYMBOLHANTERING
Sprid standard och systematik inom företaget med global symbolhantering.
INTUITIVT GRÄNSSNITT
En CAD-applikation med överblick av alla funktioner
APPARATLISTOR
Dynamiska apparatlistor för Word, Excel och rapportgenerering
MODERN ELKONSTRUKTION
Elkonstruktion baserad på IEC-standarder.
KABEL- OCH FÖRBINDNINGSTABELLER
Kraftfull kabel- och förbindningstabellgenerator.
ELKONSTRUKTION FÖR ARBETSGRUPPER
Elkonstruktion utvecklad för samtidiga användare.
Kabelförläggning
Kabelförläggningen är nu utökad med stöd för Autodesk Revit. Master concept läser in segmentslängder och noder direkt från Revit. Ides CAD-driver effektiviserar arbetet när BIM /byggorganisationerna använder fullvärdiga 3D-modeller i konstruktion och projekts fasen.
Mer information
013 31 87 80
